Wie kann das statische Gleichgewicht einer Förderband-Trommel überprüft werden?

Als Lieferant von Förderbandtrommeln ist die Gewährleistung des richtigen statischen Gleichgewichts dieser Komponenten für den effizienten und sicheren Betrieb von Fördersystemen von entscheidender Bedeutung. In diesem Blog-Beitrag werde ich einige Einblicke in die Überprüfung des statischen Gleichgewichts einer Förderband-Endtrommel geben.

Statisches Gleichgewicht verstehen

Bevor wir uns mit dem Prüfprozess befassen, ist es wichtig zu verstehen, was statisches Gleichgewicht bedeutet. Statisches Gleichgewicht bezieht sich auf den Zustand, in dem der Schwerpunkt eines Objekts, in diesem Fall der Endtrommel des Förderers, mit seiner Drehachse zusammenfällt. Wenn eine Trommel statisch ausgewuchtet ist, bleibt sie aufgrund der ungleichmäßigen Massenverteilung in jeder Winkelposition stationär, ohne sich zu drehen. Eine unausgeglichene Trommel kann eine Vielzahl von Problemen verursachen, darunter übermäßige Vibrationen, vorzeitiger Verschleiß von Lagern und anderen Komponenten sowie eine verminderte Förderleistung.

Erforderliche Werkzeuge zur Überprüfung des statischen Gleichgewichts

Um das statische Gleichgewicht einer Förderbandtrommel zu überprüfen, benötigen Sie folgende Werkzeuge:

Balancierständer: Ein Ausgleichsständer ist ein Gerät, das es der Trommel ermöglicht, sich frei um ihre Achse zu drehen. Es besteht typischerweise aus zwei parallelen Schienen oder Rollen, auf denen die Trommel platziert wird.
Ebene: Mit einer Wasserwaage wird sichergestellt, dass der Ausgleichsständer perfekt horizontal ist. Dies ist für genaue Waagenmessungen unerlässlich.
Gewichte: Sie benötigen einen Satz Gewichte mit bekannter Masse, die Sie zur Trommel hinzufügen oder daraus entfernen können, um ein Gleichgewicht zu erreichen.
Marker: Mit einem Marker wird die Position der schweren Stelle auf der Trommel markiert.

Schritt-für-Schritt-Anleitung zur Überprüfung des statischen Gleichgewichts

Im Folgenden finden Sie eine Schritt-für-Schritt-Anleitung zur Überprüfung des statischen Gleichgewichts einer Förderband-Endtrommel:

Schritt 1: Bereiten Sie den Ausgleichsständer vor

Stellen Sie den Balanceständer auf eine ebene und stabile Oberfläche.
Verwenden Sie die Wasserwaage, um sicherzustellen, dass der Ständer perfekt horizontal ist. Jede Abweichung von der Horizontalen kann die Genauigkeit der Waagenmessung beeinträchtigen.

Schritt 2: Montieren Sie die Trommel auf dem Ausgleichsständer

Platzieren Sie die Endtrommel des Förderers vorsichtig auf dem Auswuchtständer, sodass sie sich frei um ihre Achse drehen kann. Stellen Sie sicher, dass die Trommel mittig auf dem Ständer steht und keine Blockierungen oder Störungen auftreten.

Schritt 3: Lassen Sie die Trommel zur Ruhe kommen

Lassen Sie die Trommel vollständig zum Stillstand kommen. Wenn die Trommel unausgeglichen ist, kommt sie mit der schweren Stelle nach unten zum Stillstand. Dies liegt daran, dass die Schwerkraft dazu führt, dass sich die schwere Seite nach unten dreht.

Schritt 4: Markieren Sie die schwere Stelle

Markieren Sie mit dem Marker die Position der schweren Stelle auf der Trommel. Dies wird Ihnen helfen, die Stelle zu identifizieren, an der Sie Gewicht hinzufügen oder entfernen müssen, um das Gleichgewicht zu erreichen.

Schritt 5: Gewicht hinzufügen oder entfernen

Je nach Ort und Schwere des Ungleichgewichts müssen Sie der Trommel Gewicht hinzufügen oder davon entfernen. Befindet sich die schwere Stelle auf einer Seite der Trommel, können Sie auf der gegenüberliegenden Seite Gewicht hinzufügen, um das Gewicht auszugleichen. Wenn umgekehrt die Trommel auf einer Seite zu schwer ist, können Sie das Gewicht auf dieser Seite entfernen.
Beginnen Sie damit, ein kleines Gewicht auf der gegenüberliegenden Seite der schweren Stelle anzubringen. Drehen Sie dann die Trommel und lassen Sie sie wieder zur Ruhe kommen. Wenn die Trommel immer noch mit der gleichen schweren Stelle am Boden zum Stillstand kommt, fügen Sie mehr Gewicht hinzu, bis die Trommel in einer beliebigen Winkelposition stillsteht.

Schritt 6: Überprüfen Sie den Kontostand

Sobald Sie Gewicht hinzugefügt oder entfernt haben, drehen Sie die Trommel mehrmals und prüfen Sie, ob sie in jeder Winkelposition stationär bleibt. Wenn sich die Trommel frei dreht, ohne an einer bestimmten Position zur Ruhe zu kommen, ist sie statisch ausgewuchtet.

Schritt 7: Wiederholen Sie den Vorgang bei Bedarf

Wenn die Trommel nach dem Hinzufügen oder Entfernen von Gewicht immer noch unausgeglichen ist, wiederholen Sie den Vorgang, bis das gewünschte Gleichgewicht erreicht ist. Es kann mehrere Versuche dauern, bis die Trommel perfekt ausbalanciert ist.

Bedeutung des statischen Gleichgewichts in Förderbandtrommeln

Die Gewährleistung des statischen Gleichgewichts der Endtrommeln von Förderbändern ist aus mehreren Gründen unerlässlich:

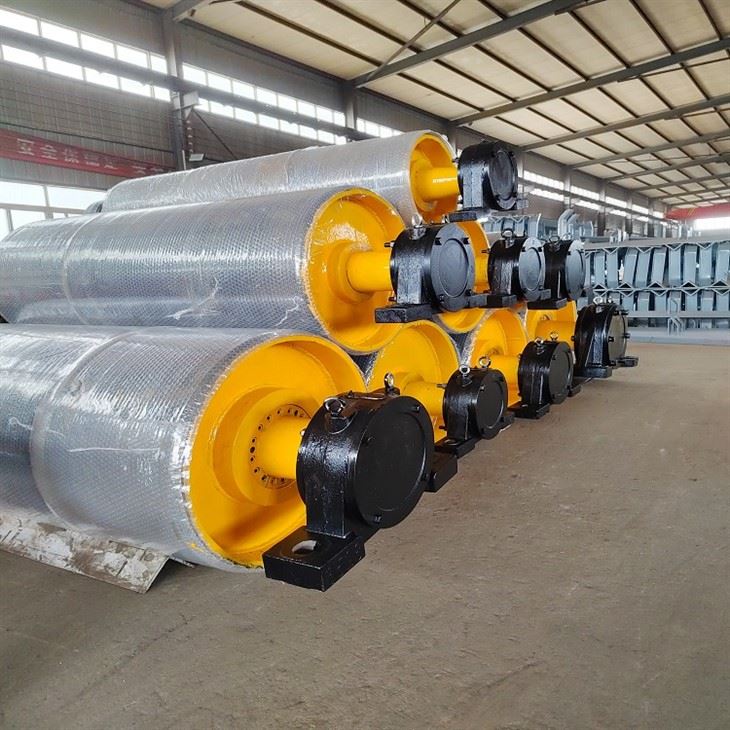

Head Pulley Tail Pulley suppliers

Reduzierte Vibration: Eine unausgeglichene Trommel kann übermäßige Vibrationen verursachen, die zu vorzeitigem Verschleiß von Lagern, Riemen und anderen Förderkomponenten führen können. Indem Sie für ein ordnungsgemäßes statisches Gleichgewicht sorgen, können Sie Vibrationen reduzieren und die Lebensdauer dieser Komponenten verlängern.
Verbesserte Förderleistung: Eine ausbalancierte Trommel dreht sich gleichmäßig, was dazu beiträgt, eine konstante Geschwindigkeit und Spannung im Förderband aufrechtzuerhalten. Dies führt zu einer verbesserten Förderleistung und reduzierten Ausfallzeiten.
Erhöhte Sicherheit: Übermäßige Vibrationen und ungleichmäßiger Verschleiß können ein Sicherheitsrisiko für Bediener und Wartungspersonal darstellen. Durch die Gewährleistung des richtigen statischen Gleichgewichts können Sie das Risiko von Unfällen und Verletzungen minimieren.

Kontaktieren Sie uns für die Beschaffung

Wenn Sie auf der Suche nach Förderbandtrommeln sind oder Fragen zur statischen Gleichgewichtsprüfung haben, können Sie sich gerne an uns wenden. Unser Expertenteam ist jederzeit bereit, Sie bei Ihren Beschaffungsanforderungen zu unterstützen und Ihnen die besten Lösungen für Ihre Fördersysteme anzubieten.

Referenzen

Conveyor Belt Handbook, herausgegeben von der Conveyor Equipment Manufacturers Association (CEMA).
Machinery's Handbook, ein umfassendes Nachschlagewerk für Maschinenbauingenieure und Maschinisten.
